Cung mặt điện tử Zebris JMA Optic System

Cung mặt điện tử Zebris JMA Optic System

1. Hệ thống quang học JMA ghi lại các chuyển động hàm dưới cá nhân của bệnh nhân bằng phương pháp tam giác quang học.
Từ dữ liệu chuyển động, các thông số được tính toán và trực quan hóa, phục vụ cho việc thiết kế
răng giả chức năng và máng nhai.
Các hệ thống quang học JMA cũng có thể tính toán các tham số chức năng để lập trình các giá khớp
ảo và cơ học và xuất dữ liệu để xử lý thêm với các hệ thống CAD / CAM hoặc DVT. Hơn nữa, hệ
thống cho phép định vị trị liệu cần thiết của hàm dưới trong tương quan hàm.
Hệ thống quang học JMA phải được sử dụng bởi các nha sĩ được đào tạo và môi trường ứng dụng
của nó bị giới hạn ở các cơ sở nha khoa. Một phép đo điển hình được thực hiện trong vòng 15 phút.
Bệnh nhân phải có khả năng tinh thần làm theo hướng dẫn của người vận hành một cách chính xác.
Thiết bị không được sử dụng trên vết thương hở ở vùng miệng và đầu.
Sử dụng

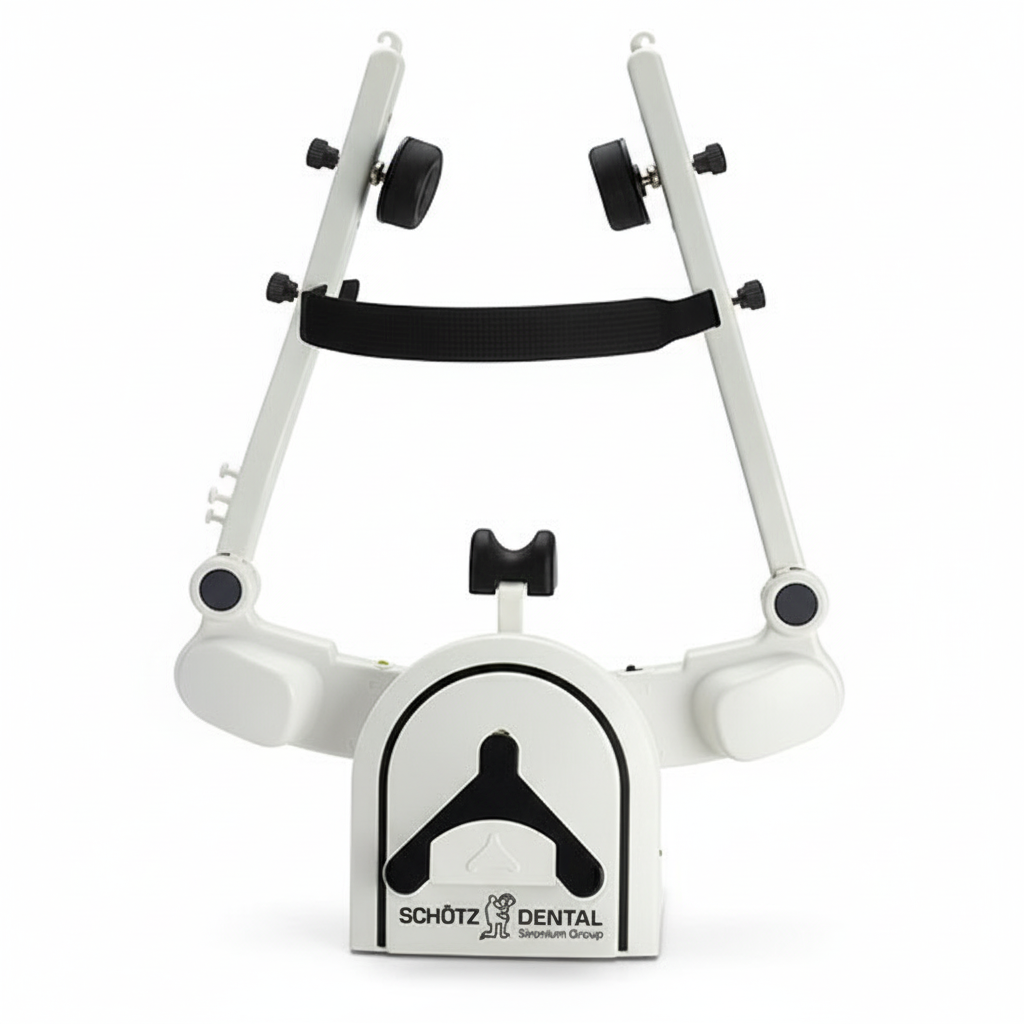

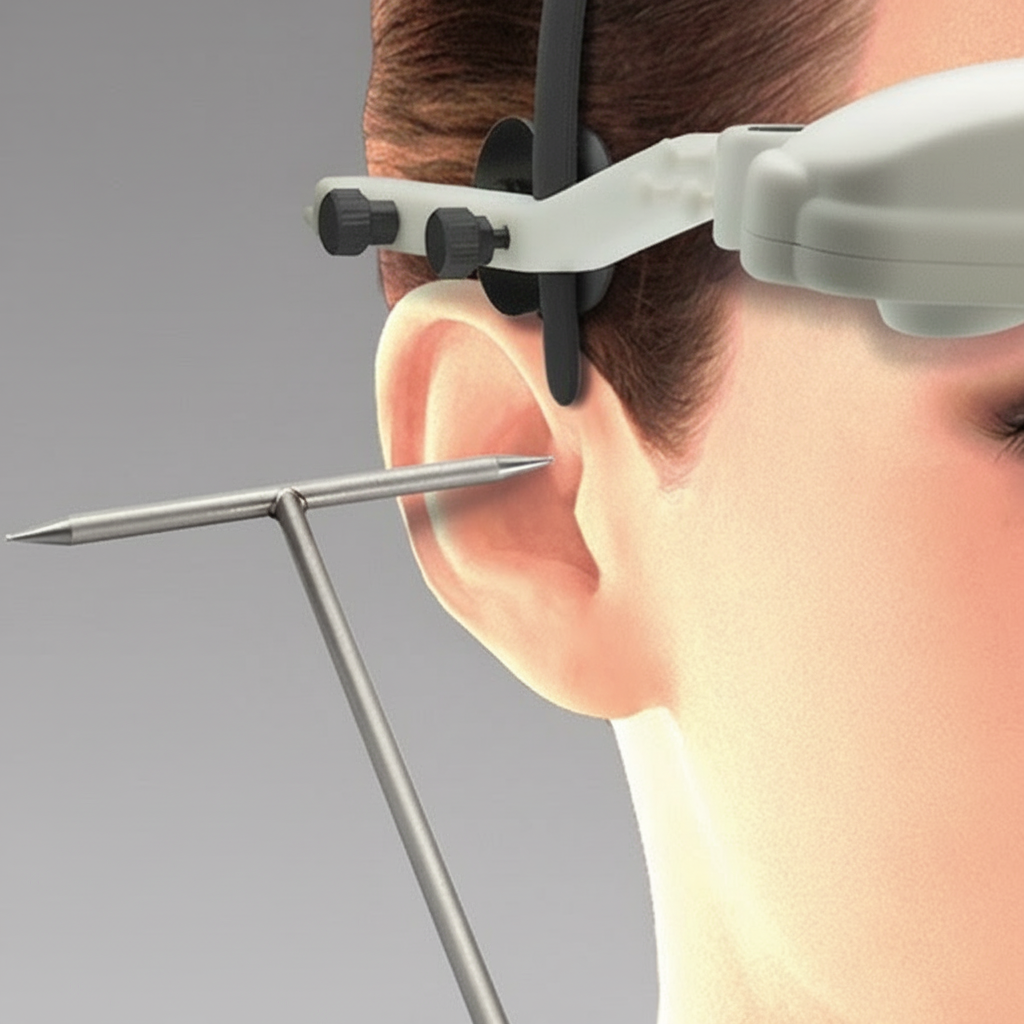

Hệ thống bao gồm cung mặt và cảm biến hàm dưới. Cung mặt được đặt trên đầu bệnh nhân và được
tựa trên hốc mũi. Cảm biến hàm dưới được cố định tạm thời bằng vật liệu tạm ở hàm dưới. Sau đó,
một phép đo có thể được thực hiện.
Thông qua việc hình dung các vị trí và chuyển động, các rối loạn của hệ thống răng-miệng-hàm (hệ
thống stomatognathic) có thể được xác định.
Phân tích chức năng có thể được sử dụng để xác định cả sự phối hợp và hạn chế chuyển động cũng
như mối quan hệ hàm thần kinh cơ.
Phần mềm hệ thống tính toán dữ liệu điều chỉnh của giá khớp có thể điều chỉnh hoàn toàn. Nó hỗ
trợ một số giá khớp được thiết lập tốt.
Giao diện để xuất dữ liệu cho phép sử dụng dữ liệu chuyển động được ghi lại bởi JMA Optic trong
các hệ thống CAD / CAM và hệ thống CBCT để tối ưu hóa chức năng của phục hình nha khoa và
máng nhai.
Việc sử dụng JMA Optic chỉ được phép như một công cụ chẩn đoán bổ sung. Các phép đo phải được
xác minh bằng các biện pháp bổ sung trước khi thực hiện các thủ thuật xâm lấn.
2. Xuất dữ liệu
Chức năng xuất XML cho phép sử dụng các chuyển động hàm xác định trong các hệ thống CAD /
CAM và hệ thống CBCT để tối ưu hóa chức năng của răng giả và máng nhai. Như một tài liệu tham
khảo để khớp dữ liệu từ một nĩa cắn. Điều này mang các dấu hiệu tham chiếu có thể được phát hiện
bởi các hệ thống hình ảnh như máy quét trong miệng hoặc CBCT
3. Mô tả sản phẩm

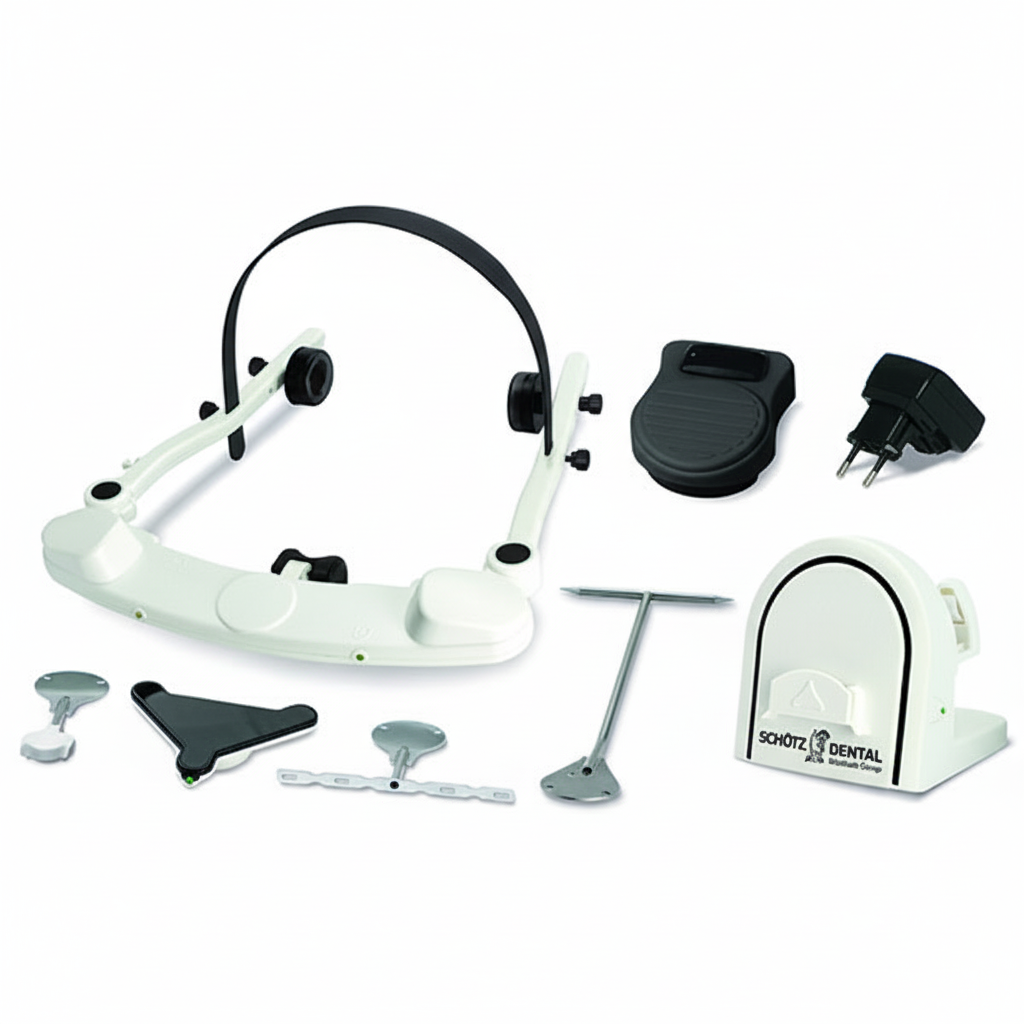

a. Thành phần hệ thống
Trong cấu hình cơ bản, JMA Optic bao gồm các thành phần sau:
o JMA Optic Face bow (máy thu) Cảm biến hàm dưới (máy phát)
o Nguồn điện USB để cung cấp bộ sạc cảm ứng và / hoặc cung mặt
o Bộ chuyển đổi USB có đầu nối cắm vào cung mặt (bao gồm cách ly điện)
o Phần mềm ứng dụng Tizian Function Pro
o Phụ tùng thay thế (công tắc chân hồng ngoại, con trỏ chữ T, nĩa cắn, phụ kiện)
b. Nguyên lý chức năng của hệ thống quang học JMA
JMA Optic dựa trên công nghệ lập thể (tam giác quang học).
Nguyên tắc công nghệ này được thực hiện bằng hai camera được tích hợp trong Face Bow (bộ phận
nhận và điều khiển) ở một khoảng cách và góc xác định.
Các camera ghi lại một mẫu đèn LED hồng ngoại được tích hợp trong Cảm biến hàm dưới (bộ
truyền) phát tín hiệu bằng pin.
Khi di chuyển Cảm biến hàm dưới, các máy ảnh sẽ ghi lại hình ảnh di chuyển của mẫu đèn LED của
Cảm biến hàm dưới. Những dịch chuyển này được sử dụng để tính toán tọa độ của Cảm biến hàm
dưới trong không gian 3 chiều. Các tọa độ được chuyển đến một máy tính được kết nối trong một
hằng số.

Thời gian bảo hành: Bảo hành chính hãng 1 năm.

Cung mặt điện tử Zebris JMA Optic SystemHệ thống quang học JMA ghi lại các chuyển động hàm dưới cá nhân của bệnh nhân bằng phương
pháp tam giác quang học.
Từ dữ liệu chuyển động, các thông số được tính toán và trực quan hóa, phục vụ cho việc thiết kế răng giả chức năng và máng nhai.
